单级纯净水处理设备工艺设计：

源水箱→源水泵→沙滤器→炭吸附器→计量加药系统→精滤器→高压泵→反渗透装置→******装置→成品水箱→用水点

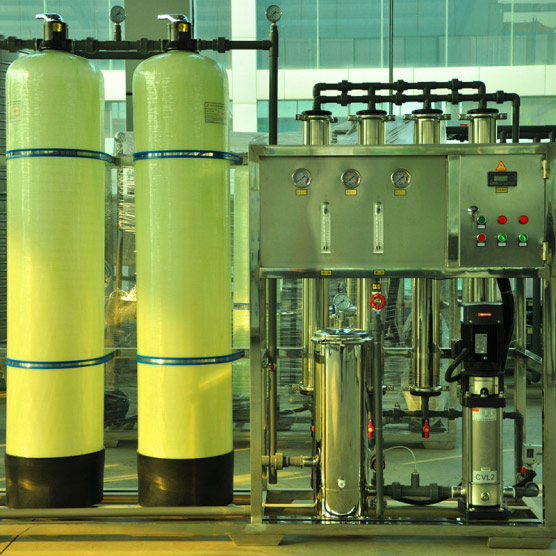

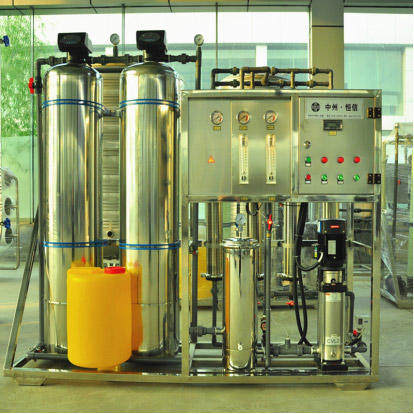

1吨/小时单级纯净水生产线配置及各部位功能概述：

1、原水箱（客户另配）

1）作用：克服管网供水的不稳定性，整个系统的供水稳定连续；同时也给各设备长期性能提供了保障。

2）选型：304不锈钢材质水箱。

3）自动控制：水箱配置高水位、低水位液位控制器，使设备具备了高的自动性，设备运行，当水位处于控制高位时，高水位控制器关闭，停止进水。水位处于低水位时，高水位控制器打开，开始向水箱注水；从而避免了因工作人员操作疏忽导致的缺水、无水运行对设备造成的损害。

2、增压泵

1）作用：给预处理各设备提供工作压力。

2）选型：选用卫生级不锈钢净水泵；根据预处理各设备设计压力降（每台过滤设备大压降0.05Mpa），确定增压泵的工作压力。

3）控制：泵后用调节阀调节压力及进水量。

3、多介质过滤器

1）作用：原水经过机械过滤器，在过滤器中放置水洗石英砂，使原水中的絮凝体、铁锈等悬浮杂质在此过程中被截留。由于机械过滤器在工作中截留了大量的悬浮杂质，为过滤器的正常工作，本装置选用自动控制阀对过滤器定期进行冲洗、反冲洗。

2）选型：选用304不锈钢或质优玻璃钢材质过滤容器.

4、活性碳过滤器：

1）作用：本工艺采用活性碳过滤器，作为反渗透装置的予处理，是重要的。反渗透系统要求进水指标SDI≤5，余氯<0.1mg/L。为满足其进水要求，需进一步纯化原水，使之达到反渗透的进水指标。在反渗透装置前设置碳滤器，主要有两个功能：1、吸附水中部分有机物，吸附率为60%左右；2、吸附水中余氯。吸附粒度在10-20埃左右的无机胶体、有机胶体和溶解性有机高分子杂质以及在砂滤器中是难去除的余氯。活性碳之所以能用来吸附粒度在几十埃左右的活性物，是由于其结构存在大量平均孔径在20-50埃的微孔和粒缝隙，活性碳的这个结构特点，使它的表面吸附面积能够达到500-2000m2/g，由于一般有机物的分子直径略小于20-50埃，因此活性碳对有机物具有很强的吸附作用。此外活性碳具有很强的脱氯能力，由于余氯具有很强的氧化性，余氯和碳起反应，生成二氧化碳和氯离子，因此只是损失了少量的碳，所以活性碳脱氯可以使用相当长的时间。活性碳具有以上功能，还能够去除水中的异味、色素，提高水的澄明度，活性碳使用一段时间后，其吸附能力下降，需要进行再生或更换。所以，原水通过碳滤器后，能大大提高水质，减少对反渗透膜的污染，经过处理后的水质能达到反渗透装置进水水质要求（余氯<0.1mg/L）；由于活性碳过滤器在工作中吸附了大量的悬浮杂质，为系统正常工作，配置的自动控制多路阀每天进行冲洗、反冲洗。

2）选型：选用304不锈钢玻璃钢材质过滤容器.

5、阻垢剂计量加药装置

1）作用：反渗透膜是整个系统的关键部位，随着设备长时间连续运行，水中钙镁等离子会不断析出并在反渗透膜表面附着，形成结垢堵塞膜孔，这样会影响反渗透系统的出水效率，损坏反渗透膜。所以在系统运行中，要增加一段加药系统，在水中投加反渗透阻垢剂，延缓钙镁离子的析出和膜面结垢

2）选用品牌：选用计量加药泵

6、保安精密过滤器

1）作用：精密过滤又称为保安过滤器。它是原水进入反渗透膜装置前的一道处理工艺。PP过滤芯具有过滤流量大，纳污量大，压力损耗小的特点，可阻截不同粒径的杂质颗粒。精密过滤器使用时期后也有堵塞现象，因此，时期后PP熔喷滤芯须更换，更换依据：精密过滤前后的压力差在0.05-0.1Mpa时更换。

2）选型：选用304不锈钢材质容器.

7、一 级高压泵

1）作用：高压泵是提供给反渗透系统所需产水流量及水质的工作压力。使过滤水经过泵体后达到10-15公斤左右的压力，以满足膜体的进水压力，纯水的出水量。

2）选型：根据反渗透膜所需的工作压力，采用不锈钢立式多级高压泵。

3）控制：当原水压力表指针达到2KG时，按下产水开关，高压泵启动，开始产水。高压泵前设有压力保护开关，当进水压力低于1KG时，压力保护开关关闭，高压泵停止工作。

8、反渗透装置

反渗透简称RO，其原理是原水在高压力的作用下通过反渗透膜，水中的溶剂由高浓度向低浓度扩散从而达到分离、提纯、浓缩的目的，由于它与自然界的渗透方向相反，因而称它为反渗透。主要是分离溶液中的离子范围，它无需加热，没有相变过程；反渗透可以去除水中的******、有机物和98%以上的溶解性盐类。该方法具有运行成本低、操作简单、自动化程度高、出水水质稳定等特点



1）膜元件:高压耐污染卷式膜元件

操作压力：225Psi  脱盐率：99.5%

2) 膜  壳：不锈钢膜壳

3）主机高压管道：upvc或304不锈钢

RO反渗透膜元件进水条件：

原水压力：0.15-0.30Mpa

水    温：5℃-45℃（严防凝冻）

PH  范围：4-9

硬    度：17mg/L（ CaCO3计）

浊    度：SDI＜5

总溶解性固体含量：TDS＜350mg/L

铁：＜ 0.1mg/L

游 离 氯：  不 得 检 出

锰：  ＜0.05mg/L

有 机 物：  ＜1mg/L

应用范围：

商业饮用水制备：纯净水、矿泉水、苏打水、山泉水等

生活饮用水制备：生活小区、乡村、办公楼宇、厂矿企业、分质供水工程

食品饮料行业用水：果汁饮料、酒类乳品、果蔬加工等

纺织印染行业用水：印染用水、织机用水等

医疗制药行业用水：中药饮品口服液、大输液、医疗制剂等

电子工业超纯水：电解电容器、晶体管、显像管、集成电路等

化学化工行业用水：化学分析、溶剂试剂、生物制品、日用化妆品

海水咸水淡化：船艇远洋、海上钻井淡水补给、盐碱水质淡化处理

锅炉补给 循环冷却：锅炉软化水处理、中 央空调水冷空调循环冷却水

人工养殖行业用水：水产养殖、花卉养殖

9、检测仪器仪表

1）反渗透主机设有膜前压力表和膜后压力表，对膜的工作压力进行检测，并设有淡水流量计和浓水流量计检测浓、淡水流量。

2）反渗透主机还设有电导率仪。在线检测淡水水质，既直观又方便，可随时观测产品水的水质变化。

3）预处理设有压力表，随时观察设备运行状况，并可进行分析设备运行状况。

10、成品水箱

1）作用：储备反渗透产品水，并为下一 级系统工作提供稳定的供水。

2）选型：304不锈钢材质水箱。

控制：水箱内设有高，低液位开关，控制高压泵和增压泵。当平衡水箱处于低水位时，增压泵自动启动，开始产水。当水箱处于高水位时，高压泵停止工作。
